液氮管路流量不穩定的常見原因分析與解決方向
時間:2025-06-30 16:52來源:原創 作者:小編 點擊:
次
在工業生產、醫療制冷、食品加工等領域，液氮作為一種重要的低溫介質被廣泛應用。液氮管路的穩定運行對于保障生產效率、產品質量以及設備安全至關重要。然而，在實際使用過程中，液氮管路流量不穩定的問題時有發生，這不僅會影響工藝過程的穩定性，還可能帶來安全隱患。本文將對液氮管路流量不穩定的常見原因進行詳細分析，并提出相應的解決方向。一、常見原因分析（一）管路系統自身問題管路堵塞雜質堆積：在液氮管路的安裝、維護

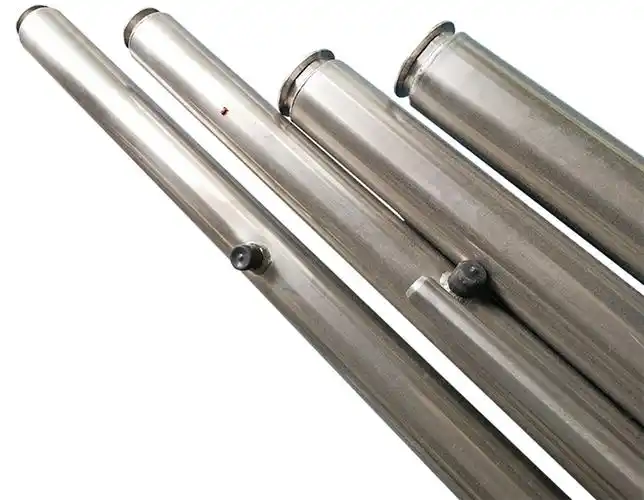

在工業生產、醫療制冷、食品加工等領域，液氮作為一種重要的低溫介質被廣泛應用。液氮管路的穩定運行對于保障生產效率、產品質量以及設備安全至關重要。然而，在實際使用過程中，液氮管路流量不穩定的問題時有發生，這不僅會影響工藝過程的穩定性，還可能帶來安全隱患。本文將對液氮管路流量不穩定的常見原因進行詳細分析，并提出相應的解決方向。
一、常見原因分析
（一）管路系統自身問題
- 管路堵塞
- 雜質堆積：在液氮管路的安裝、維護過程中，可能會有焊渣、鐵銹、灰塵等雜質殘留于管路內部。隨著液氮的流動，這些雜質會逐漸在閥門、彎頭、變徑處等流速變化較大的位置堆積，導致管路通流截面積減小，流量受到限制。當雜質堆積到一定程度時，會引起流道的局部阻塞，造成流量的突然下降或波動。
- 冰堵或凍堵：液氮中若含有水分，在低溫環境下，水分會凝結成冰，附著在管路內壁或閥門密封面上，形成冰堵。此外，如果管路保溫效果不佳，外界熱量傳入，導致管路內液氮局部汽化，產生的水蒸氣在低溫下也會凝結成冰，進一步加劇堵塞。冰堵會導致管路流通不暢，流量不穩定，嚴重時甚至?xí)斐晒苈吠耆氯?/span>
- 閥門故障
- 閥門密封不嚴：閥門的密封件（如密封圈、墊片等）在長期使用過程中，由于低溫、高壓、介質腐蝕等因素的影響，會出現老化、磨損、變形等問題，導致閥門關閉不嚴，發生內漏或外漏。內漏會使液氮在閥門處于關閉狀態時仍有少量流動，影響流量的精確控制；外漏則會導致液氮泄漏，不僅造成浪費，還可能對周圍環境和人員安全造成威脅。
- 閥門開度控制異常：對于調節閥、節流閥等需要精確控制開度的閥門，若執行機構（如氣動薄膜執行器、電動執行器等）出現故障，如氣源壓力不穩定、電機故障、傳動機構卡滯等，會導致閥門開度無法準確調節，從而使流量不穩定。此外，閥門的定位器故障或調校不當，也會影響閥門開度與控制信號之間的對應關系，造成流量波動。
- 管路設計不合理
- 管徑選擇不當：如果管路管徑過小，會導致液氮流動阻力增大，在流量需求較大時，無法滿足工藝要求，出現流量不足且不穩定的情況；反之，管徑過大則會造成投資浪費，同時可能因流速過低，導致液氮在管路內滯留時間過長，汽化量增加，影響流量的穩定性。
- 管路布局不合理：管路中彎頭、三通、閥門等管件過多，或管路走向復雜，會增加流動阻力，導致壓力損失過大，流量不穩定。此外，管路支撐不當，如支架間距過大、支架松動等，會使管路在液氮流動時產生振動，進而影響流量測量和控制的準確性。
（二）外界環境因素影響
- 溫度變化
- 環境溫度波動：外界環境溫度的變化會影響液氮管路的保溫效果。當環境溫度升高時，管路吸收外界熱量，液氮汽化量增加，管路內氣液兩相流比例發生變化，導致流量測量和控制難度增大，出現流量不穩定現象。特別是在夏季高溫時段或陽光直射的管路區域，這種影響更為明顯。
- 管路溫差應力：由于液氮溫度極低（約 - 196℃），當管路與周圍環境存在較大溫差時，會產生溫差應力。長期的溫差應力作用可能導致管路變形、接口松動，從而引起泄漏或堵塞，影響流量的穩定性。
- 壓力波動
- 氣源壓力不穩定：液氮通常由儲罐或杜瓦瓶提供，若儲罐內壓力調節不當，或供氣系統中壓縮機、減壓閥等設備故障，會導致氣源壓力波動。氣源壓力的不穩定直接影響管路內液氮的流動動力，從而引起流量波動。
- 系統背壓變化：在液氮使用過程中，下游設備的運行狀態變化（如蒸發器的啟停、用氮設備的負荷變化等）會導致系統背壓發生變化。背壓的突然升高或降低會打破管路內的壓力平衡，使流量出現波動。
（三）測量與控制系統問題
- 流量測量裝置故障
- 傳感器精度不足：流量傳感器（如渦街流量計、孔板流量計、超聲波流量計等）的精度和可靠性直接影響流量測量的準確性。如果傳感器選型不當，或在安裝過程中存在安裝誤差（如前后直管段不足、傳感器與管路軸線不垂直等），會導致測量數據偏差較大，無法真實反映實際流量，從而使控制系統做出錯誤的調節動作，造成流量不穩定。
- 傳感器信號干擾：流量傳感器的信號傳輸線如果受到電磁干擾（如附近有電機、變壓器、變頻器等設備），會導致信號失真，出現測量值波動。此外，傳感器內部電路故障、元件老化等也會影響測量信號的穩定性。
- 控制系統調節不當
- 控制算法不合理：在自動控制系統中，控制算法（如 PID 控制算法）的參數設置不當，會導致系統調節過度或調節不足。例如，比例系數過大、積分時間過短或微分時間過長等，都會使控制系統對流量的微小變化過于敏感，產生振蕩，導致流量不穩定。
- 控制回路響應滯后：如果控制系統的采樣周期過長、執行機構動作緩慢，或管路存在較大的容積滯后（如長距離管路、大容積儲罐等），會導致控制回路的響應速度跟不上流量的變化，使流量調節不及時，出現較大的波動。
二、解決方向
（一）優化管路系統
- 加強管路清潔與維護
- 在管路安裝前，應對管路進行徹底的吹掃和清洗，去除內部的雜質和油污。安裝過程中，要保持施工環境的清潔，避免雜質進入管路。
- 定期對管路進行巡檢和維護，制定合理的清洗周期。對于容易堵塞的部位（如閥門、彎頭、過濾器等），可設置在線監測裝置，實時監測流量和壓力變化，及時發現堵塞跡象并進行清洗或更換。
- 為防止冰堵或凍堵，應確保液氮的純度，避免水分進入管路。同時，加強管路的保溫措施，選用合適的保溫材料（如聚氨酯泡沫、玻璃棉等），確保保溫層的完整性，減少外界熱量傳入。
- 檢修與更換閥門
- 定期對閥門進行檢查和維護，檢查密封件的磨損情況，及時更換老化、損壞的密封件。對于調節閥等精密閥門，應定期進行調校和校驗，確保閥門的開度與控制信號準確對應。
- 選擇質量可靠、適合液氮介質的閥門，如低溫球閥、低溫蝶閥等。在閥門選型時，要考慮閥門的密封性能、流通能力、抗凍性能等因素，確保閥門在低溫環境下能夠穩定運行。
- 合理設計管路
- 在管路設計階段，應根據液氮的流量、壓力、溫度等參數，合理選擇管徑。通過流體力學計算，確保管路內的流速在合理范圍內（一般液氮流速控制在 0.5-1.5m/s），避免因管徑過大或過小導致的流量問題。
- 優化管路布局，減少彎頭、三通等管件的使用，盡量采用直線布置。合理設置管路支撐，確保管路的穩定性，減少振動對流量的影響。對于長距離管路，應考慮溫差應力的補償，采用膨脹節、柔性連接等方式，避免管路變形和泄漏。
（二）改善外界環境條件
- 控制環境溫度
- 對于露天布置或陽光直射的管路，可采取遮陽措施（如搭建遮陽棚、涂刷反射涂料等），減少環境溫度對管路的影響。在寒冷地區，還應考慮管路的防凍措施，如電伴熱、蒸汽伴熱等，確保管路在低溫環境下不會因溫度過低而出現結冰或凍裂現象。
- 加強對環境溫度的監測，實時掌握溫度變化情況，以便及時調整控制系統的參數，補償溫度變化對流量的影響。
- 穩定氣源壓力與系統背壓
- 對氣源系統進行優化，設置穩壓裝置（如穩壓罐、精密減壓閥等），確保儲罐內壓力穩定。定期對壓縮機、減壓閥等設備進行維護和保養，保證其正常運行。
- 對下游用氮設備進行協調管理，避免因設備的突然啟?；蜇?fù)荷變化導致系統背壓大幅波動。在設計系統時，可設置緩沖罐、壓力調節閥等裝置，穩定系統背壓，減少對流量的影響。
（三）完善測量與控制系統
- 校準與維護流量測量裝置
- 正確選擇流量傳感器，根據液氮的特性（如低溫、潔凈度等）和測量要求（如精度、量程、安裝方式等），選用合適的傳感器類型。在安裝傳感器時，嚴格按照安裝說明書的要求進行操作，確保前后直管段長度符合規定，傳感器與管路同軸安裝。
- 定期對流量傳感器進行校準和校驗，建立校準檔案，記錄校準時間、校準數據等信息。加強對傳感器信號傳輸線的保護，避免電磁干擾，可采用屏蔽電纜、接地等措施提高信號的抗干擾能力。
- 優化控制系統參數
- 對控制系統的控制算法進行優化，根據實際工況調整 PID 參數，通過現場調試或仿真試驗，找到最佳的比例系數、積分時間和微分時間，使系統具有良好的動態響應特性和穩定性。
縮短控制回路的響應時間，提高采樣頻率，選擇動作迅速的執行機構。對于存在容積滯后的管路系統，可采用前饋控制、串級控制等復雜控制策略，提高控制系統的抗干擾能力和調節精度。
（四）其他措施
- 加強操作人員培訓
- 對操作人員進行專業培訓，使其熟悉液氮管路系統的工作原理、結構特點和操作規程。掌握流量不穩定的常見原因和判斷方法，能夠及時發現問題并采取相應的解決措施。
- 制定完善的操作規程和應急預案，明確操作人員在遇到流量不穩定等異常情況時的處理步驟和責任，確保能夠快速、有效地解決問題，減少事故損失。
- 建立監測與預警系統
- 在液氮管路系統中設置壓力、溫度、流量等監測點，實時采集數據并進行分析處理。通過建立監測與預警系統，對流量波動、壓力異常、溫度過高等異常情況進行實時預警，提醒操作人員及時采取措施，避免問題擴大化。
綜上所述，液氮管路流量不穩定的原因較為復雜，涉及管路系統、外界環境、測量與控制系統等多個方面。在實際工作中，應根據具體情況進行詳細的分析和排查，采取針對性的解決措施，從設計、安裝、維護、控制等多個環節入手，確保液氮管路系統的穩定運行，為生產和科研活動提供可靠的保障。
